  • 0 - 1 000 (kg)
  • 0 - 40 (mm)

Tažné soupravy LT06 – LT10 M / LT10 W

Kompaktní indoorová tažná souprava

Rychlost a dobrá manévrovatelnost v hale

Díky kompaktní konstrukci jsou přívěsy tažné soupravy LT06 – LT10 M / LT10 W ideální pro přepravu zboží ve vnitřních prostorách. Primárně se používají k dopravě surovin ze skladu na různé montážní linky v rámci jedné haly. Přívěsy dostupné ve dvou variantách (s rámem M a rámem W) jsou založené na jednonápravové konstrukci se dvěma koly. Díky tomu jsou obzvláště úzké a obratné, což je výhoda zejména v úzkých uličkách. Nízká vlastní hmotnost přívěsů umožňuje vysokou rychlost tažného vozidla, a tím zvyšuje jeho manipulační výkon. Přívěsy tažných souprav LT06 – LT10 M / LT10 W představují cenově výhodné řešení pro standardní europalety, průmyslové palety a menší velikosti balení.

Vlastnosti

Bezpečnost

Aby byl zajištěn bezpečný provoz, jsou modely LT06 – LT10 M / LT10 W vybavené řadou bezpečnostních funkcí. Automatické blokování rozjezdu zajišťuje, že se tažná souprava nerozjede se spuštěným nákladním rámem. Současně je během jízdy deaktivován mechanismus spouštění přívěsů. Patentovaný systém zajištění nákladu spolehlivě fixuje náklad. Rám W má také redundantní zajištění nákladu. Volitelně lze funkci hydraulického zvedáku nahradit elektrickým zvedákem. To zvyšuje bezpečnost obsluhy a umožňuje tichý provoz. Ochrana nohou je standardní součástí rámů W a je k dispozici jako volitelné příslušenství pro rámy M, aby se předešlo riziku zranění. Další volitelné vybavení, jako jsou bezpečnostní praporky, zajištění proti průchodu a ochrana proti povětrnostním vlivům, je k dispozici na vyžádání.

  • Blokování rozjezdu při spuštěných nákladních rámech
  • Deaktivovaný spouštěcí mechanismus během jízdy
  • Patentované zajištění nákladních rámů
  • Redundantní zajištění nákladu u rámů W
  • Volitelný elektrický zvedák

Ergonomie

Modely LT06 – LT10 M / LT10 W jsou navrženy pro maximální pohodlí. Rámy M se nakládají a vykládají na úrovni podlahy. To ulehčuje obsluze a snižuje riziko zdravotních potíží při opakovaném zvedání břemen. Rám W má zkosenou plošinu, která obsluze usnadňuje zasouvání a vysouvání přepravních jednotek. Zamykání nákladních rámů je automatické, zatímco odemykání je pohodlně umístěno v ergonomické výšce a lze je ovládat nohou. Rám M přívěsů tažných souprav je navíc vybaven ergonomickým výsuvným mechanismem, který posouvá náklad zezadu směrem k obsluze, jakmile obsluha odemkne zámek.

  • Automatické uzamčení nákladních rámů
  • Možnost pohodlně odemykat nohou
  • Ergonomický výsuvný mechanismus u rámů M
  • Rám M: Nakládání a vykládání přívěsů na úrovni podlahy
  • Rám W: Zkosená plošina usnadňuje zasouvání přepravních jednotek

Manipulace

Přívěsy LT06 – LT10 M / LT10 W nabízejí dvě různé varianty rámu: Jako základní řešení jsou rámy M vhodné pro přepravu lehčích nákladů na trasách se stejnou stranou nakládky i vykládky. Naproti tomu rámy W lze nakládat i vykládat z obou stran, a proto mají flexibilní použití. Díky kompaktní jednonápravové konstrukci na dvou kolech jsou nákladní rámy mimořádně obratné a umožňují dynamické jízdní manévry i v úzkých vnitřních prostorách. Nízká hmotnost nákladních rámů dovoluje tažnému vozidlu překonávat vzdálenosti vyšší rychlostí. Automatické zvedání a spouštění nákladních rámů zajišťuje rychlou manipulaci s nákladem: Jakmile řidič nastoupí do tažného vozidla, rámy se zvednou pro přepravu. Při opuštění vozíku se opět spustí. Pro rychlou a snadnou manipulaci s přepravními vozíky jsou nákladní rámy vybaveny hladce se pohybujícími nájezdovými pomůckami.

  • Kompaktní jednonápravová konstrukce pro použití ve stísněných prostorech
  • Nízká vlastní hmotnost umožňuje vyšší rychlost jízdy
  • Automatické zvedání a spouštění nákladních rámů
  • Hladký chod nájezdových pomůcek pro přepravní vozíky
  • Rám W: Pohodlné nakládání a vykládání z obou stran

Servis

Modely LT06 – LT10 M / LT10 W se vyznačují vysokou dostupností a nízkými nároky na údržbu. Intervaly údržby tažného vozidla a nákladního rámu jsou synchronizované, aby bylo zajištěno efektivní plánování a provádění údržby. Jednoduchý design rámu s malým počtem dílů snižuje servisní náklady a umožňuje efektivní údržbu. Na přání lze nákladní rámy přestavět na elektrický zvedák. K tomu je zapotřebí pouze jeden zdvihací motor, což dále zjednodušuje údržbu. Mechanické zamykací zařízení a systém oje jsou nenáročné na servis a snadno se udržují.

  • Současná údržba přívěsu a tahače
  • Jednoduchý design rámu s malým počtem dílů
  • Nízké nároky na údržbu systému oje a zamykacího zařízení
  • Volitelný elektrický zvedák s jedním zdvihacím motorem

Videa a obrázky

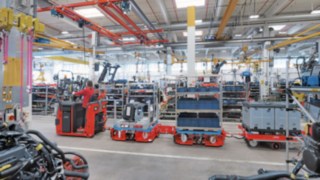

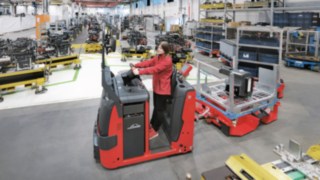

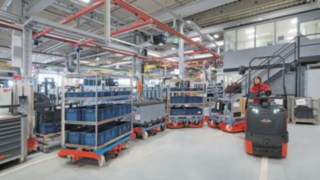

LT06 – LT10 M / LT10 W od společnosti Linde Material Handling
LT06 – LT10 M / LT10 W od společnosti Linde Material Handling
LT06 – LT10 M / LT10 W od společnosti Linde Material Handling
LT06 – LT10 M / LT10 W od společnosti Linde Material Handling
LT06 – LT10 M / LT10 W od společnosti Linde Material Handling
LT06 – LT10 M / LT10 W od společnosti Linde Material Handling
LT06 – LT10 M / LT10 W od společnosti Linde Material Handling
LT06 – LT10 M / LT10 W od společnosti Linde Material Handling

Technické údaje

Model Nosnost / Náklad Zdvih Funkce zdvihu Celková délka Celková šířka
LT06-M 0,6 (t) 40 (mm) Hydraulický/elektrický 1953 (mm) 1007 (mm)
LT10-M 1,0 (t) 40 (mm) Hydraulický/elektrický 1953 (mm) 1007 (mm)
LT10-W 1,0 (t) 40 (mm) Hydraulický/elektrický 2069 (mm) 1070 (mm)

Zvláštní výbava

Plachtová střecha zajišťuje ochranu zboží

Zakrytí odolné proti povětrnostním vlivům

Pro rámy M a W je k dostání plachtová střecha, kterou lze přetáhnout přes rámy. U rámů M lze otevírat z jedné strany, u rámů W z obou stran.

Zadní osvětlení pomocí čtyřfunkční sady zadních světel LED

Zadní osvětlení

K dispozici je sada zadních LED světel se čtyřmi funkcemi (směrové, zadní a brzdové světlo a osvětlení poznávací značky), s magnetickým držákem a dvěma světly. Kryt z čirého skla je vodotěsný a je certifikovaný podle norem e4 a ISO 1724.

Bezpečnostní praporky zajišťují dobrou viditelnost nákladních rámů

Bezpečnostní praporky

Dva bezpečnostní praporky zajišťují, že jsou nákladní rámy vždy dobře viditelné. Zejména při jízdě s malým nebo žádným nákladem.

K dispozici jsou rámy pro více přepravních jednotek

Vícenásobné vyzvednutí přepravních jednotek

Ve standardním provedení pojmou rámy M a W po jednom přepravním vozíku. Volitelně jsou k dispozici rámy M pro uchopení dvou přepravních vozíků a rámy W pro uchopení tří přepravních vozíků.

Ochrana nohou poskytuje větší bezpečnost při práci

Ochrana nohou u rámu M

Přídavné zařízení na rámu M zabraňuje tomu, aby si obsluha při práci přiskřípla nohu v rámu. V případě rámů W už je tato ochrana standardní součástí konstrukce.

Nákladní rám s elektrickým zvedacím zařízením

Elektrický zvedák

Standardně jsou nákladní rámy k dispozici s hydraulickým zvedacím systémem. Volitelně však mohou být vybaveny také elektrickým zvedacím zařízením.

Zajištění proti procházení mezi rámy zabraňuje překračování oje přívěsu

Zajištění proti průchodu

Prostor mezi rámy lze zajistit bezpečnostním popruhem, aby se zabránilo překračování oje přívěsu. Popruh lze namontovat také dodatečně.

Přepravní vozíky v mnoha provedeních pro nejrůznější náklad

Vozíky

Pro všechny modely tažných souprav nabízí společnost Linde přepravní vozíky v mnoha provedeních pro nejrůznější náklad. Mohou být například vybavené modulárními regálovými nástavbami.

Naváděcí systém tažné soupravy koordinuje jízdní příkazy a předkládá optimální trasy

Tugger Train Controller

Naváděcí systém tažné soupravy koordinuje jízdní příkazy a předkládá řidičům optimální trasy. Řídicí panel softwaru zobrazuje přehled všech důležitých informací a umožňuje analýzy pro optimalizaci procesů.
