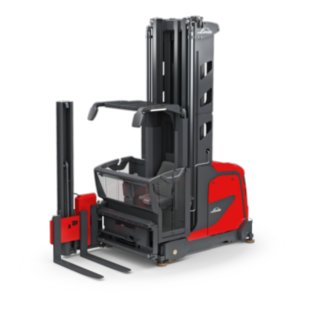

Vozíky VNA pro velmi úzké uličky Typ K

Kombinovaný pomocník pro velmi úzké uličky

Efektivní a přehledná práce ve výškových regálech

Systémový vysokozdvižný a vychystávací vozík pro velmi úzké uličky VNA typu K od společnosti Linde Material Handling umožňuje vysoký manipulační výkon při vychystávacích a manipulačních procesech ve vysokoregálových skladech. Umožňují to výkonné pohony: Vozík může jet a zdvihat současně. Kromě toho i při velkých výškách zdvihu zůstává rychlost jízdy vysoká a je k dispozici velká zbytková nosnost. Na výběr jsou různé asistenční systémy, které napomáhají přesné navigaci ve skladu nebo vyhýbání se překážkám. V neposlední řadě systém Linde System Control zlepšuje manipulační výkon: V závislosti na verzi přizpůsobuje systém zdvihací, jízdní a pomocné pohyby přepravní hmotnosti a výšce zdvihu. Existuje několik verzí zvedacího sloupu, podvozku, baterie a kabiny systémového vozíku pro velmi úzké uličky, které jsou kombinovány podle požadavků na použití. Je tedy možných zhruba 10 milionů konfigurací vozíku.

Vlastnosti

Bezpečnost

Řidič se musí dotknout tří bodů, jinak nemůže uvést vysokozdvižný a vychystávací vozík pro velmi úzké uličky do pohybu: ruční snímače na ovládacím panelu a spínač mrtvého muže na podlaze kabiny. Tím se zabrání chybnému ovládání, které může vést k nehodám. Bezpečnost řidiče navíc zajišťují elektricky monitorované boční zábrany, které musí být od výšky plošiny 1,2 m zavřené. Volitelné osobní ochranné zařízení nepřetržitě snímá úzkou uličku pomocí skeneru a vozík zastaví, pokud jsou v blízkosti lidé. K bezpečnosti navíc přispívá volitelný bezpečnostní asistenční systém do uliček, jenž díky čárovým kódům nebo štítkům RFID rozpozná označené nerovnosti povrchu nebo překážky v regálech, na zemi či na stropě a na těchto místech automaticky omezí rychlost jízdy a zdvihu, výšku zdvihu nebo vysunutí vidlic. Servisní technici mohou v systému vozíku flexibilně naprogramovat všeobecné zastavení jízdy, zdvihání i spouštění. Asistenční systém „Linde System Control“, který je dispozici ve variantách Standard, Load a Weight, poskytuje řidiči podporu přizpůsobením rychlosti a optimalizovanými jízdními vlastnostmi – v závislosti na výšce zdvihu, rozpoznání nákladu a hmotnosti nákladu.

  • Tříbodové ovládání
  • Elektricky řízené boční zábrany
  • Bezpečnostní asistenční systém do uliček
  • Předem nastavitelné koncové polohy pro jízdu, zdvihání a spouštění
  • Volitelné osobní ochranné zařízení
  • Systém Linde System Control (Standard, Load, Weight)
  • Systém Dynamic Reach Control
  • Poplašný systém

Ergonomie

Nový ovládací panel má ergonomický tvar. Navíc může být jeho poloha přesně nastavena podle tří os – například pro pohodlí při práci vestoje a vsedě. Řidič může také nastavit výšku a sklon sklopného sedadla. Barevný displej ovládacího panelu ukazuje přehledně všechny důležité informace, jako jsou hodiny, rychlost, výška zdvihu a úhel natočení. Ve velké kabině chráněné proti průvanu je mnoho úložných prostor, které usnadňují práci. Podvozek a kabina jsou od sebe odděleny, díky čemuž řidič pociťuje méně nárazů. Volitelně je k dispozici výklopná závora. Při naklonění řidiče se vyklopí směrem ven. To zmenší vzdálenost řidiče od regálu, a usnadní mu tak vychystávání.

  • Ovládací panel umožňující nastavení výšky, sklonu a úhlu
  • Dělený ovládací panel pro manipulaci s celými paletami, zejména vsedě
  • Velká kabina s nejlepším výhledem na vidlice a náklad
  • Individuálně nastavitelná výška, sklon i úhel sedadla
  • Odkládací prostory
  • Volitelná výklopná závora
  • Čalounění pro kolena umožňující pohodlné vychystávání

Manipulace

Moderní technologie pohonu systémového vysokozdvižného a vychystávací vozíku pro velmi úzké uličky umožňuje vysokou rychlost jízdy i při velkých výškách zdvihu. Kromě toho jsou k dispozici velká zbytková nosnost a moderní asistenční systémy RFID, které urychlují navigaci ve skladu a manipulaci v regálu. Při použití systému pro správu vozového parku Linde connect je navíc možné optimalizovat celkovou životnost vozíků. Další podporu při manipulaci představují doplňkové funkce, jako je automatická předvolba výšky zdvihu nebo automatický cyklus vidlice. Při stisknutí tlačítka vozík provádí při vykládání palety tři pohyby automaticky. U nové verze vozíku řady K lze současně zdvihat nebo spouštět hlavní i dodatečný zdvih. Díky tomu může řidič například zamířit do vysokých regálových polic jedním krokem, aniž by musel postupně ovládat hlavní a dodatečný zdvih. Zároveň lze podstatně rychleji polohovat a velmi snadno nasměrovat vidlice do individuální komfortní výšky. Energie generovaná během brzdění a spouštění se ukládá zpět do baterie. To stejnou měrou zlepšuje dobu použití a hospodárnost.

  • Vysoká rychlost jízdy ve velkých výškách
  • Moderní asistenční systémy
  • Mnoho polohovacích pomůcek

Servis

Robustní technologie systémového vysokozdvižného a vychystávacího vozíku pro velmi úzké uličky VNA typu K představuje nízké náklady na servis a dlouhou životnost. Jeho přípojka sběrnice CAN umožňuje rychlou diagnostiku a vyřešení technických problémů pomocí notebooku. Dva nezávislé brzdové systémy, stejně jako třífázové motory pro zdvihání a jízdu jsou bezúdržbové. S volitelným přepravním stojanem baterie probíhá boční výměna baterie rychle.

  • Přípojka sběrnice CAN
  • Brzdové systémy nepodléhající opotřebení
  • Rychlá výměna baterie

Videa a obrázky

Video o funkcích a výhodách systémového vysokozdvižného a vychystávacího vozíku pro velmi úzké uličky VNA typu K od společnosti Linde pro skladování a vychystávání ve vysokoregálovém skladu.
Aktivní kontrola stability se používá v úzké uličce.
VNA, velmi úzká ulička, K, přeprava, sklad
Video o funkcích a výhodách systémového vysokozdvižného a vychystávacího vozíku pro velmi úzké uličky VNA typu K od společnosti Linde pro skladování a vychystávání ve vysokoregálovém skladu.
Aktivní kontrola stability se používá v úzké uličce.
VNA, velmi úzká ulička, K, přeprava, sklad

Technické údaje

Model Nosnost / Náklad Zdvih Rychlost vozíku s/bez nákladu Šířka pracovní uličky u palet s rozměrem 800x1200 podélně Napětí baterie / jmenovitá kapacita K5
K-příklad 0.7 0,7 (t) 5600 (mm) 9 / 9 km/h 1645 (mm) 48 / 775 (V)/(Ah) o. kWh
K-příklad 0.9 0,9 (t) 7200 (mm) 14 / 14 km/h 1950 (mm) 80 / 840 (V)/(Ah) o. kWh
K-příklad 1.5 1,5 (t) 15650 (mm) 11,1 / 11,1 km/h 1900 (mm) 80 / 930 (V)/(Ah) o. kWh

Zvláštní výbava

Osobní ochranné zařízení (OOZ) využívá laserové skenery k detekci osob v bezpečnostní zóně až devět metrů před a za vozíkem.

Osobní ochranné zařízení (OOZ)

Podle normy DIN 15185 detekují laserové skenery osoby v bezpečnostní zóně devíti metrů před a za vozíkem. V případě rozpoznání osoby se ozve varovný signál a vozík automaticky zastaví. Dvě další nastavitelná výstražná pole umožňují snížit rychlost ještě před bezpečnostní zónou a lze je využít i pro bezpečné řazení převodových stupňů.

Rozložená sestava systémového vozíku pro velmi úzké uličky typu K, na které jsou vyobrazeny dostupné varianty důležitých modulů vozíku

Modulární koncepce vozíku

Vozík lze upravit mnoha způsoby. Například jsou k dispozici různé motory, baterie, zvedací sloupy a podvozky. Společnost Linde je rovněž schopna individuálně konfigurovat kabinu prostřednictvím různých variant sedadel a odkládacích prostor. To umožňuje více než 10 milionů konfiguračních variant.

Připevňovací systémy

Kabinu vozíku lze doplnit řadou samostatných přídavných zařízení, jako je monitor, terminálový skener, úložné prostory a psací podložka.

Ovládací panel nového systémového vozíku pro velmi úzké uličky typu K

Ovládací panely

Kabina může být vybavena předním nebo rozděleným ovládacím panelem. Obě verze je možné rychle nastavit pro práci vestoje i vsedě. Integrovaný barevný displej ukazuje přehledně všechny důležité informace, jako jsou hodiny, rychlost, výška zdvihu a úhel natočení.

Výklopné závory

Pokud se operátor o závoru opře, vyklopí se závora o 10 centimetrů směrem ven. Díky tomu se řidič lépe dostane k regálu a vychystávání je jednodušší.

Zrcátkový modul s LED osvětlením na kabině řidiče systémového vozíku pro velmi úzké uličky typu K od společnosti Linde Material Handling

Zrcátkový modul

K této doplňkové výbavě patří velké zpětné zrcátko a boční pracovní světlomety, které osvětlují pracovní prostředí v regálu. Volitelně je k dispozici také systém větrání, který řidiče chladí během horka ve velkých výškách zdvihu.

Systém Active Stability Control při použití

Active Stability Control (ASC)

Inteligentní asistenční systém Active Stability Control rozezná nerovnosti mezi levou a pravou stranou uličky a automaticky vyrovná nárazy a vibrace. Díky tomu může vysokozdvižný vozík dosáhnout maximálního manipulačního výkonu i na nerovné podlaze.

Animace funkce asistenčního systému Linde System Control (LSC) volitelně dostupného pro systémové vozíky pro velmi úzké uličky VNA.

Asistenční systém Linde System Control (LSC)

Systém umožňuje rychlejší manipulaci a větší bezpečnost. V základní verzi LSC Standard je řidiči signalizována zbytková nosnost pro jednotlivé výšky zdvihu. Rozšířené verze LSC přizpůsobují jízdní, zdvihací a pomocné pohyby skutečné hmotnosti nákladu a výšce zdvihu.

Video o systému Dynamic Reach Control od společnosti Linde Material Handling

Dynamic Reach Control (DRC)

Tento systém kombinuje všechny ostatní funkce LSC a zajišťuje inteligentní stabilizaci břemene. Při nakládání a vykládání břemen upraví dosah podle aktuální hmotnosti břemene a zamezí bočním výkyvům sloupu. To umožňuje rychlejší pohyby břemen a omezuje poškození nákladu a regálů.

Animace zobrazuje funkčnost volitelného bezpečnostního asistenčního systému do uliček pro systémové vozíky pro velmi úzké uličky VNA Linde.

Bezpečnostní asistenční systém do uliček

Bezpečnostní asistenční systém do uliček rozezná díky čárovým kódům nebo štítkům RFID označené nerovnosti povrchu i překážky v regálech, na zemi či na stropě a na těchto místech cíleně omezí funkce vozíku, např. rychlost, výšku zdvihu nebo vysunutí vidlic.

Animace fungování navigačního systému do úzkých uliček volitelně dostupného pro systémový vysokozdvižný a vychystávací vozík pro velmi úzké uličky VNA typu K od společnosti Linde.

Navigace ve skladu

Vysokozdvižný vozík dostává prostřednictvím systému WMS jízdní příkazy. Systém pomocí čárových kódů nebo štítků RFID vyhodnotí polohu v úzké uličce a změří aktuální výšku zdvihu. Na základě toho systém automaticky naviguje vozík nejrychlejším způsobem do cílové polohy. Řidič musí jen ovládat funkci jízdy.

Snímek obrazovky řídicího panelu softwaru pro správu vozového parku connect: desk od společnosti Linde, který zajišťuje přehled o všech důležitých údajích vozového parku.

Správa vozového parku

Kdo a jakým způsobem používá jednotlivé vysokozdvižné vozíky? Jak vypadají údaje o spotřebě vozíků? Je každý z nich pojízdný? Příslušné odpovědi poskytuje díky spolupráci softwaru a hardwaru systém connect:.

Verze pro mrazírenské prostředí

Systémový vysokozdvižný a vychystávací vozík typu K je možné vybavit také pro použití v chladírně. Vysokozdvižné vozíky jsou provozovány s použitím speciálního hydraulického oleje a maziv a jsou opatřeny základním nátěrem, který chrání proti korozi. Je možné si vybrat z celé řady izolovaných kabin. Uzavřená a vyhřívaná kabina do chladírny nabízí komfortní pracovní prostředí.
