- 0 - 1 000 (kg)
- 0 - 5 415 (mm)
- 0 - 6 350 (mm)

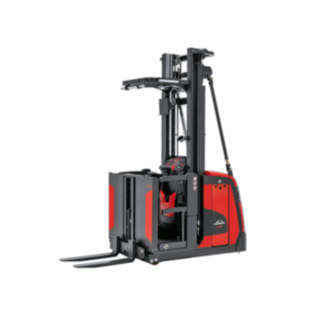

Vychystávací vozík V10
Úzký vertikální vychystávací vozík
Ergonomické pracoviště do úzkých uliček
Vertikální vychystávací vozík V10 od společnosti Linde Material Handling je navržen pro vychystávání v první a druhé úrovni regálů i příležitostné práci do výšky dosahu až 6,35 metru. Kabina a všechny ovládací prvky odpovídají ergonomickým požadavkům na práci bez nárůstu únavy. Vozík je dostupný s pochozí nákladní plošinou nebo dodatečným zdvihem. Různé varianty zdvihacích motorů, podvozků, kabin a zvedacích sloupů lze téměř libovolně kombinovat. Díky tomu je možné zařízení optimálně přizpůsobit individuálním požadavkům a dosáhnout vysokých vychystávacích výkonů. Lze jej používat s mechanickým či indukčním vedením nebo jako volně pojízdné – vždy s maximální nosností 1000 kg.
Vlastnosti
Bezpečnost
Aby se dal vozík do pohybu, musí se řidič dotknout dvou ručních snímačů a použít spínač mrtvého muže. To zabraňuje zneužití nebo chybám při obsluze. Elektricky řízené boční závory musí být od výšky plošiny 1,2 metru uzavřeny, aby bylo možné vozík ovládat. V případě zvednuté kabiny a při průjezdu zatáčkami jede vozík automaticky pomaleji. Volitelný asistenční systém Linde System Control (LSC) automaticky a plynule řídí rychlost v závislosti na úhlu natočení a výšce zdvihu.
- Tříbodová obsluha
- Automatické snížení rychlosti v zatáčkách a se zvednutou kabinou
- Dobrý výhled díky velké šířce zvedacího sloupu
- Elektricky řízené boční závory
Ergonomie
Díky mimořádně snadnému a ergonomickému ovládání může řidič ovládat vozík V10 přesně a bez nárůstu únavy. Kabina nabízí pro účely vychystávacích postupů velký prostor, je odpružená a chrání obsluhu před otřesy. Nízký nástupní schod nezatěžuje nohy ani při častém nastupování a vystupování. Nízké zábradlí u vidlice usnadňuje u modelu s dodatečným zdvihem pohyby mezi regálem a paletou. Obsluhu při práci podporuje množství odkládacích ploch a variant výbavy, jako jsou příprava pro rádio, ventilátory, datový terminál a skener zboží, zrcátka nebo osvětlení.
- Prostorná kabina
- Nízká výška nástupu a zábradlí
- Odpružená kabina
- Ergonomické ovládání
Manipulace
Vertikální vychystávací vozíky V10 disponují výkonnými třífázovými motory poskytujícími vysoké rychlosti zdvihu i jízdy. Vozíky mohou navíc současně jet i zdvihat. Díky tomu může obsluha dosáhnout požadovaného místa v regálu co nejdříve a co nejrychlejší cestou. Vozíky této řady lze díky oběma základním variantám s pochozí plošinou nebo dodatečným zdvihem a množství variant kabin, podvozků a zvedacích sloupů nastavit velice individuálně pro každé použití. Kombinací těchto vlastností a ergonomického ovládání dosáhnete vždy vysoké produktivity. Úsporné elektromotory a zpětné získávání energie při spouštění činí používání tohoto vozíku hospodárnějším.
- Současná jízda a zdvih
- Vysoké rychlosti zdvihu i jízdy
- Individuální výbava
- Zpětné získávání energie
Servis
Servisní technik má snadný přístup ke všem součástem vozíku. Kromě toho může na servisním laptopu jednoduše načíst a zkontrolovat všechny údaje. Pro tyto účely je k dispozici připojení se sběrnicí CAN. Aktivní chladicí systém zlepšuje dostupnost vozíku i v případě intenzivních pracovních podmínek. Zapouzdřené třífázové pohony nevyžadují údržbu. Výměna baterie probíhá bočně prostřednictvím válečkového dopravníku a výměnného stojanu nebo pomocí jeřábu.
- Připojení se sběrnicí CAN
- Snadno přístupné servisní součásti
- Aktivní chladicí systém
- Motor bez potřeby údržby
Technické údaje
| Model | Nosnost / Náklad | Zdvih | Rychlost vozíku s/bez nákladu | Rádius otáčení | Šířka pracovní uličky u palet s rozměrem 800x1200 podélně |
|---|---|---|---|---|---|
| V10 sloup Simplex | 1,0 (t) | 1500 (mm) | 9 / 9 km/h | 1485 (mm) | 1190 (mm) |
| V10 sloup Standart | 1,0 (t) | 4550 (mm) | 10 / 10 km/h | 1650 (mm) | 1380 (mm) |
Zvláštní výbava
-
Zvukový signál
-
Poplašný systém
-
Ovládací panel
-
Připevňovací systémy
-
Zařízení Linde BlueSpot™
-
Ergonomické čalouněné opěradlo
-
Indukční vedení
-
Asistenční systém Linde System Control (LSC)
-
Tlačítka pro chůzi vedle vozíku
-
Výklopné závory
-
Příprava pro rádio
-
Zrcátkový modul
Zvukový signál
Signál je slyšet, když se vozík pohybuje – varuje tak chodce a ostatní vozíky.
Poplašný systém
Řízení vozíku volitelně sleduje různé snímače na ovládacím panelu, bočních závorách či spínači mrtvého muže a zvukovým signálem varuje, pokud signály zjistí nesprávnou obsluhu.
Ovládací panel
Ovládací panel lze volitelně nainstalovat na straně nákladu nebo na straně nákladu i zvedacího sloupu. U provedení na straně nákladu lze navíc vybrat tlačítko k ovládání dodatečného zdvihu.
Připevňovací systémy
Na vozík lze připevnit například terminál, skener, psací podložku nebo individuální nástavby. Připevňovací tyče jsou nainstalovány z pravé a levé straně zvedacího sloupu i na ochranné střeše ze strany nákladu.
Zařízení Linde BlueSpot™
Výstražné zařízení Linde BlueSpot™ zvyšuje bezpečnost provozu, protože díky LED svítilně je vysokozdvižný vozík viditelný bez nutnosti zvukových signálů.
Ergonomické čalouněné opěradlo
Třístupňově nastavitelné a ergonomicky tvarované opěradlo se hodí tehdy, když má být vozík ovládán ze strany nákladu. Řidič se může o toto opěradlo při jízdě opírat.
Indukční vedení
Vozíky disponují snímači, které zaznamenávají vodicí drát v podlaze. Vozík je tímto způsobem bezpečně veden uličkou.
Asistenční systém Linde System Control (LSC)
Systém umožňuje rychlejší manipulaci a vyšší bezpečnost, jelikož v závislosti na úhlu natočení a výšce zdvihu stupňovitě reguluje rychlost vozíku.
Tlačítka pro chůzi vedle vozíku
Z obou stran vozíku se na zvedacím sloupu nacházejí tlačítka. Těmi řidič ovládá vychystávací vozík zvenku a sám jde současně vedle vozíku.
Výklopné závory
Pokud se řidič o závoru opře, nakloní se do strany. Díky tomu se řidič lépe dostane k regálu a vychystávání je jednodušší.
Příprava pro rádio
Kabina vozíku je vybavena přípojkou 12 V /50 W, reproduktory a anténou.
Zrcátkový modul
Tato doplňková výbava obsahuje velké zpětné zrcátko a boční pracovní světlomety, které osvětlují pracovní prostředí v regálu. Sadu lze rozšířit o větrání, které obsluhu chladí během horka ve velkých výškách zdvihu pod střechou.
